Antec Sonata Designer 500 – тихий корпус для энтузиастов

Источник: Ferra от 02.06.2008


Производители стараются перещеголять друг друга, наделяя свою продукцию уникальными качествами: иные корпуса нас поражают своими габаритами, замысловатым внешним видом или огромными вентиляторами. И лишь немногие наделяют свои детища качествами, незаметными для невооружённого глаза.

Сегодня на рынке преобладают корпуса, мало чем отличающиеся в своей массе друг от друга. Что, в общем-то, понятно: корпус – это не процессор и даже не материнская плата, вещь сугубо утилитарная, служащая вместилищем для терабайтов и гигагерцев. Разумеется, есть и обратные примеры. Производители стараются перещеголять друг друга, наделяя свою продукцию уникальными качествами: иные корпуса нас поражают своими габаритами, замысловатым внешним видом или огромными вентиляторами. И лишь немногие наделяют свои детища качествами, незаметными для невооружённого глаза, такими как продуманная система охлаждения и низкий уровень шума (которых так часто недостаёт нашим домашним компьютерам). Недавно в нашу лабораторию попал как раз один из таких «особых» корпусов производства Antec под названием Sonata Designer 500.

Antec Sonata Designer 500

Antec Sonata Designer 500

Корпус Antec Sonata Designer 500 типоразмера midi-tower имеет привлекательный классический внешний облик, глянцевое белое покрытие и весит около 12 килограмм. Способен приютить материнские платы формфакторов ATX и mATX, имея при этом габариты 424х205х462 мм. Основная анонсированная особенность – малошумность компьютера. Соответствует ли это действительности, мы узнаем, проведя тестирование и пожив с ним какое-то время бок о бок.

Сама компания Antec была основана в далёком 1986 году и занимается производством бесшумных компьютеров и корпусов, блоков питания и систем охлаждения. Известна высоким качеством своих изделий, их бесшумностью, продуманностью конструкций и строгостью стиля. Не так давно продукция Antec – кстати, очень популярная во всём мире – появилась на нашем рынке, что не может не радовать.

Возможно, многие наши читатели не раз слышали о нашумевшем в своё время корпусе Antec P180 или о его улучшенной версии Antec P182. К сожалению, вашему покорному слуге так и не довелось ознакомиться и лично их «пощупать», но фортуна улыбнулась – и появилась возможность опробовать в деле совсем свежее изделие компании, чему я, собственно говоря, рад. Тихий компьютер с комплектующими марками Antec, по рассказам зарубежных коллег, обладает ощутимыми преимуществами по сравнению с конкурентами.

Обзор Antec Sonata Designer 500

Корпус поставляется в небольшой картонной коробке, которая, к сожалению, не имеет отверстий для удобной ручной транспортировки:

Коробка 1
Коробка

На лицевой стороне упаковки в глаза сразу бросается надпись «Stylish Silence», что в переводе с английского означает «Элегантная тишина». Сразу видно, на что производитель делает упор.

Коробка 2
Коробка

На обратной стороне упаковки находится краткое описание характеристик корпуса на трёх языках. Также вкратце описаны возможности предустановленного блока питания.

Коробка 3
Коробка 4
Коробка

На оставшихся сторонах упаковки находится информация об основных достоинствах Sonata Designer 500, которые в основном подчёркивают тихую работу и удобство.

Упаковка

Упаковка

Упакован корпус надёжно. Он помещён в мягкую ткань и по бокам крепко прижат поролоновыми вставками. Это говорит о том, что транспортировка корпуса будет надёжной, даже долговременная.

Передняя панель

Передняя панель

Панель

Панель

Объекты передней панели

Объекты передней панели

С передней панели есть доступ к четырём отсекам 5,25’’ или трём 5,25” и одному 3,5”. Сама панель выполнена из пластика. С правой стороны лицевой панели можно заметить несколько портов для подключения периферии: два USB 2.0, один IEEE 1394 (FireWire, I. Link), аудиовход/выход (HDA и AC’97). Также виден индикатор HDD и кнопки Power/Reset.

Крепление боковой крышки

Крепление боковой крышки

Передняя панель разобрана

Передняя панель разобрана

Передняя панель имеет функцию «двери». Чтобы воспользоваться этой функцией, нужно вначале открутить левую боковую крышку, которая крепится удобными пружинистыми винтами. После чего следует отжать три пластиковых крючка передней панели. При необходимости панель можно снять совсем. Виден один отсек салазки-переходник 5,25” на 3,5”, что кажется удобным.

Панель вентиляторов

Панель вентиляторов

Как вы уже могли заметить, спереди корпус имеет два посадочных места под 92-миллиметровые вентиляторы для дополнительного охлаждения жёстких дисков. Отверстия находятся на съёмной панели. Чтобы вентиляторы не «несли» вовнутрь корпуса чрезмерное количество пыли, производитель снабдил отверстия воздушным пластиковым фильтром, который также можно снять при необходимости.

Корпус сзади

Корпус сзади

Сзади корпус имеет классический вид. Присутствуют семь заглушек слотов расширения, а также крупноячеистая вентиляционная решётка нижней области системного блока и точно такая же, скрывающая от глаз 120-миллиметровый вентилятор.

Корпусной вентилятор

Корпусной вентилятор

Вентилятор

Вентилятор

Реобас

Реобас

Сам вентилятор, трёхскоростной TriCooL, также производства Antec. Имеет семь лопастей и чёрный цвет. Работает в трёх режимах: Low – 1200 RPM, Mid – 1600 RPM, High – 2000 RPM, при этом уровень шума равен 25-28-30 dBA соответственно. Обороты регулируются при помощи ручного переключателя.

Открытая боковая крышка

Открытая боковая крышка

Шумоизоляция

Шумоизоляция

Открыв боковую крышку, с удовольствием рассматриваем внутреннее обустройство корпуса. В глаза бросается звукопоглощающая отделка панелей корпуса. Вот он главный элемент тихого компьютера. С таким комплектом анонсированный бесшумный компьютер, должен определенно соответствовать заявленной характеристике.

Antec внутри

Antec внутри

Укладка проводов

Укладка проводов

Все провода собраны в пучок и закреплены, что должно благотворно повлиять на внутреннюю циркуляцию воздуха. Комплект салазок для установки устройств 5,25’’ аккуратно закреплён на дне.

Комплектация

Комплектация

В комплектацию корпуса кроме салазок для устройств 5,25” и 3,5” также входят: салазки-переходник 5,25” на 3,5”, пакет с винтиками, шнур питания и мануал на пяти языках (кроме русского).

Подавление шума HDD

Подавление шума HDD

Шасси корпуса позволяет установить до четырёх внутренних 3,5-дюймовых устройств на салазках (плюс одно внешнее) или до трёх 3,5”-дюймовых при использовании подвесного крепления (suspension system) – это одна из изюминок данного корпуса. При использовании этого способа диски подвешиваются на нейлоновых растяжках, что по задумке инженеров Antec должно полностью убрать шум от их вибрации во время работы. Традиционный вариант закрепления дисков (на салазках) тоже не обошёлся без доработки. Диск крепится к салазкам специальными винтами, сквозь толстые антивибрационные силиконовые шайбы, которые демпфируют его в трёх степенях свободы.

Antec Sonata Designer 500 поставляется с предустановленным блоком питания на 500W.

Описание технологии

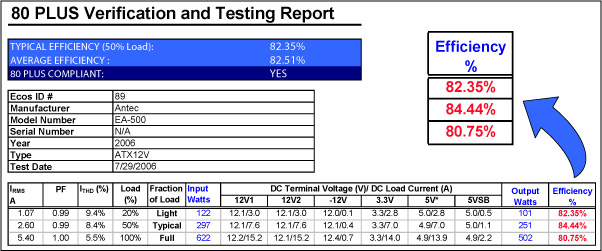

Блок также производства Antec и принадлежит к серии EarthWatt, все блоки которой сертифицированы на соответствие стандарту 80 Plus. Это означает, что при любой нагрузке в диапазоне 20-100% от номинальной блок питания работает с КПД не менее 80%. Эффективность несертифицированных блоков может колебаться в диапазоне от 65 до 85% в зависимости от нагрузки и температурного режима, но в основном достигает высоких значений только на максимальной нагрузке. Это важный показатель для блока питания, который установлен в тихом компьютере, ведь полученная из сети энергия, которая не была использована компьютером, превращается в БП в тепло. Большее тепловыделение требует более интенсивной вентиляции, что влечёт за собой неизбежное повышение уровня шума. Но разработчикам Antec, судя по всему, удалось создать действительно малошумный компьютер.

Разъёмы блока питания

Разъёмы блока питания

Параметры блока питания

Параметры блока питания

Блок соответствует стандарту ATX12V V2.2, то есть большая вилка ATX – 24 контакта (вместо устаревшей 20-pin), разъёмы питания SATA и PCI-E. Две +12 В шины (с токами по 17 А, минимальный ток 1 A на обе линии), +5V (24 A, минимальный ток 0,3 A), +3.3v (24 A, минимальный ток 0,5 A). Это позволит распределять мощность более равномерно, что даёт системе большую устойчивость и стабильность работы. Присутствует активная система подстройки под изменения входного напряжения (Active PFC) с заявленным коэффициентом мощности более 90%. Имеются два коннектора питания PCI-E и четыре разъёма для SATA-дисков.

Вентилятор блока питания

Вентилятор блока питания

Для охлаждения блок оборудован алюминиевыми радиаторами и одним 80-миллиметровым тихим вентилятором с автоматической регулировкой скорости вращения в зависимости от нагрузки. С обратной стороны имеются вентиляционные отверстия, по форме напоминающие пчелиные соты.

Сборка PC

После подробного изучения всех основных частей корпуса перед нами была поставлена задача проверить, насколько он хорош в деле. Насколько он удобен при сборке, комфортно ли «железу» и, конечно же, насколько бесшумным получится компьютер.

Тестовый стенд состоял из следующих комплектующих.

По обыкновению сборку компьютера начинаем осуществлять с монтажа 3,5’’ и 5,25’’ устройств.

Крепление привода

Крепление привода

Привод

Привод

К приводу винтами прикручиваются две пластиковые планки (закреплены на дне корпуса), после чего конструкция вставляется в надлежащий слот до щелчка.

Попробуем оба способа крепления жёстких дисков, описанные выше.

С помощью салазок:

Каретка для HDD

Каретка для HDD

HDD

HDD

На растяжках:

Установленный жёсткий диск

Установленный жёсткий диск

Установка проходит легко и без особых усилий.

Винт крепления

Винт крепления

Крепление материнской платы

Крепление материнской платы

Материнская плата крепится стандартным методом, с применением стоек и винтов.

Слоты расширения

Слоты расширения

Видеокарты и другие PCI-устройства устанавливаются в слоты расширения при помощи обычных винтов. Для этого надо открутить винт, вынуть заглушку, и только затем можно производить установку самой платы.

24 pin разъём

24 pin разъём

8 pin разъём

8 pin разъём

Питание привода

Питание привода

Питания вентилятора

Питания вентилятора

Подключение USB

Подключение USB

Далее всё происходит довольно стандартно. В коннекторы материнской платы вставляем всё необходимое от блока питания, а также не забываем подключить устройства передней панели корпуса.

Система в сборе

Система в сборе

Как видно на фото, в корпусе всё удачно разместилось. Даже такой большой кулер, как TT Big Typhoon, не создал проблем при сборке системы.

Тестирование

И вот система собрана и готова к работе. При первом запуске ничего особенного не произошло. Компьютер заработал без особых проблем. Работа системы выделялась тишиной и стабильностью. С расстояния двух метров звук компьютера был практически неразличим на общем дневном квартирном уровне шума - компьютер, действительно, малошумный. Рекомендую: если вы решитесь устанавливать дополнительные вентиляторы на переднюю панель, не поскупитесь и приобретите качественные малооборотистые тихие вентиляторы, чтобы идиллия тишины не пострадала.

Тестирование проходило в непродуваемой комнате, температура на момент тестирования в помещении составляла 26°С. Нагружалась отдельно каждая основная подсистема – процессор, видеокарта и жёсткий диск. Данные о температуре считывались с помощью утилит: Everest v4.10.1078beta и RivaTuner v2.08. Нагрев CPU осуществлялся утилитой Prime95 (стресс-тест) и длился 30 минут. Максимальная температура жёсткого диска достигалась полным проходом теста HDD в известной S&M v1.9.0. Утилитой ATI Tool v0.27 beta3 производилась 100%-ная нагрузка на графическое ядро.

Выполнив некоторые тесты по температурным режимам, выявили, что в простое температура процессора составляла 36°С, а при нагрузке небольшие 50°С. Также хочу отметить, что обороты процессорного вентилятора были выставлены на минимум, дабы не повышать шумовую планку. Температура видеоадаптера в простое оказалась 55°С, а под нагрузкой повысилась всего на 11°С – до 66, что совсем не плохо для пассивной системы охлаждения. Установкой дополнительного вентилятора на переднюю панель можно было бы ещё понизить этот параметр (особенно температуру в простое). Температура жёсткого диска при максимальной нагрузке составляла ни много ни мало честные 46°С. Поэтому моя рекомендация установить тихоходный вентилятор на переднюю панель носит настоятельный характер.

Да, показатели температуры не самые лучшие, но и отнюдь не плохие. Тем более что по уровню шума данный корпус оказался на высоте, за что ему честь и хвала. К тому же если посмотреть на цену нашего экземпляра, надо заметить, что она вполне соответствует полученному результату.

Заключение

Вот и подошёл к концу наш сегодняшний обзор корпуса Antec Sonata Designer 500. Что можно сказать и что главного можно выявить? Во-первых, корпус и правда продемонстрировал приятные показатели по уровню шума. Это является гарантом того, что покупатели найдутся, так как многим по нраву тишина и достойная производительность. Во-вторых, он также довольно сносно справляется с охлаждением комплектующих, хотя я рекомендовал бы установить дополнительный тихоходный вентилятор. Из этого видно, что производитель вложил много умения в очередное своё творение. Лично мне, вашему покорному слуге, доставило особое удовольствие провести тестирование новинки, и это не пустые слова.



Источник: Ferra от 02.06.2008

Множество статей на других языках, можно найти на сайте компании Antec в разделе Обзоры.
