Обзор пяти блоков питания мощностью 850 Вт для постройки мощных CrossFireX и SLI-систем

Источник: Ferra от 17.12.2008


При постройке SLI или CrossFireX систем из пары топовых видеокарт встает вопрос о качественном питании будущего компьютера, ведь 600 Вт блоками уже не обойтись. Для подобных конфигураций потребуются БП мощностью 800-850 Вт и выше. И именно такие модели от пяти различных производителей мы и рассмотрим в рамках данной статьи.

Для постройки систем на базе двух мощных видеокарт серии GeForce или Radeon и не менее производительного процессора, необходим блок питания мощностью как минимум 800 Вт, даже, несмотря на то, что система на базе пары GeForce GTX 280 и разогнанного Core 2 Duo до 4 ГГц в пике будет потреблять всего 650 Вт. Например, система все с тем же процессором и одной GeForce GTX 280, потребляя 420 Вт, сможет стабильно работать не с каждым БП мощностью 500-600 Вт. И это касается качественных блоков питания брендов первого эшелона, а не какого-нибудь ширпотреба фирмы noname с завышенными характеристиками. Так что, к подбору питания производительному компьютеру необходимо подходить тщательно и ответственно.

В данном обзоре мы рассмотрим пять блоков питания необходимой нам мощности от различных производителей первой величины: Antec, Ironik, Lian Li, Silver Power и Tagan.

Antec Signature SG-850

Известная своими корпусами компания Antec выпускает несколько серий блоков питания, в которые входят модели мощностью от 380 Вт до 1 кВт. На тестирование попала модель SG-850 из серии премиум-класса Signature, отличающаяся высоким качеством исполнения и технологическим уровнем решений в этой линейки блоков питания Antec.

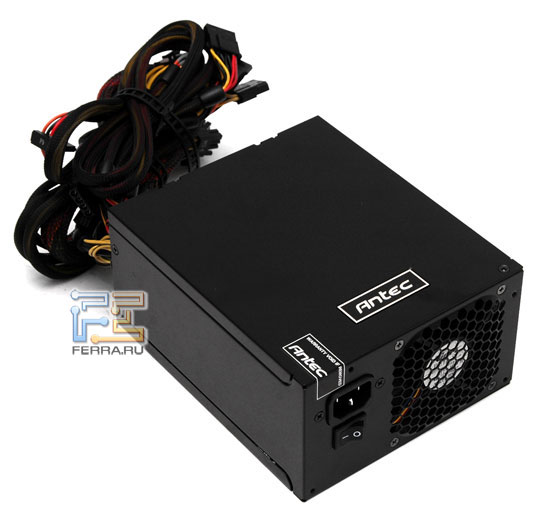

Antec Signature SG-850
Antec Signature SG-850

Упаковка блока питания выполнена в строгом черном цвете с небольшим логотипом серии на лицевой стороне. Когда берешь коробку в руки, возникают ощущение, что перед нами нечто безумно дорогое и эксклюзивное.

Блок питания Antec Signature SG-850, упаковка 1
Блок питания Antec Signature SG-850, упаковка 2
Блок питания Antec Signature SG-850, упаковка

С обратной стороны упаковки расписаны основные характеристики блока, а также поддержка различных технологий и стандартов. Но если внимательно присмотреться, то перед нами оказывается лишь обертка от коробки, закрепленная «стикерами». Аналогичную упаковку своей продукции использует компания XFX. Сама же коробка выглядит не хуже обертки.

Блок питания Antec Signature SG-850, упаковка 3
Блок питания Antec Signature SG-850, упаковка

В комплект поставки блока Antec Signature SG-850 входит силовой кабель, инструкция и набор съемных кабелей.

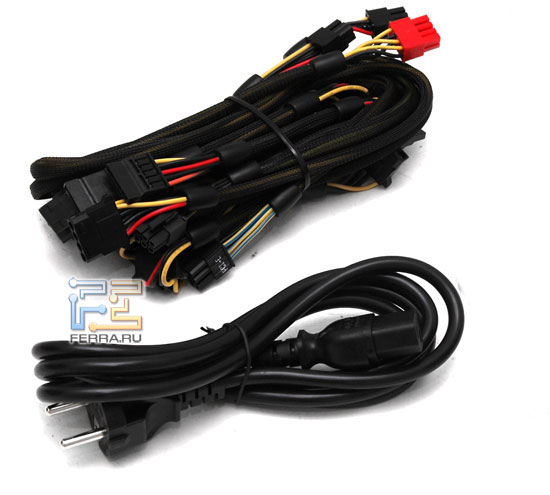

Комплектация Antec Signature SG-850 1
Комплектация Antec Signature SG-850 2
Комплектация Antec Signature SG-850

Блок питания изначально уже снабжен следующими кабелями:

  • Одним с разъемом ATX 24-pin
  • Одним с 4-контактным ATX12V
  • Одним с 8-контактным EPS12V
  • Одним с разъемом FDD
  • Двумя с 8-контактными (6+2) разъемами PCI-E
  • Тремя с разъемами Molex
  • Тремя с разъемами для накопителей SATA

Если этого окажется недостаточно, количества модульных кабелей хватит уже для всех случаев жизни:

  • Два с тремя Molex
  • Два с тремя разъемами питания SATA
  • Два кабеля с 6-контакными PCI-E для видеокарт

Все кабели обтянуты нейлоновыми «чулками».

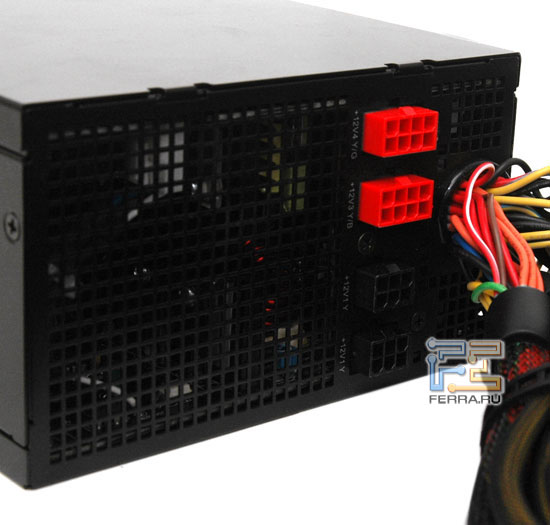

Дополнительные разъемы Antec Signature SG-850
Дополнительные разъемы Antec Signature SG-850

Судя по информации производителя, БП способен выдавать 25 А по линиям +3,3V и +5V с суммарной мощностью в 160 Вт и до 65 А, в общем, по всем линиям +12V. Максимальная нагрузка по всем линиям не должна превышать 829 Вт, пиковая – 850.

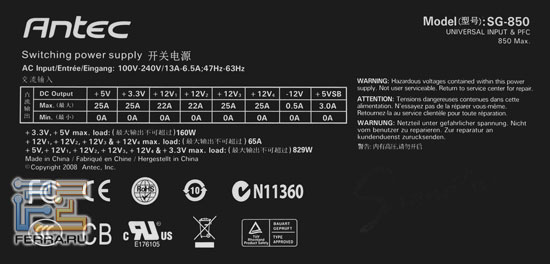

Блок питания Antec Signature SG-850, маркировочный лейбл
Блок питания Antec Signature SG-850, маркировочный лейбл

Таблица 1. Нагрузочные характеристики Antec Signature SG-850

Шина питания

+ 3,3 V

+ 5 V

+ 12V1

+ 12V2

+ 12V3

+ 12V4

- 12 V

+ 5 Vsb

Макс. ток нагрузки, А

25

25

22

22

25

25

0,5

3

Кроме того, Antec Signature SG-850 оснащен APFC, как, в прочем, и все современные блоки питания высокого уровня и соответствует бронзовому стандарту 80 PLUS, которым сертифицируются блоки с КПД не менее 82% при нагрузках 20, 50 и 100 процентов от номинальной.

Несмотря на мощность блока, система охлаждения организована за счет 80-мм вентилятора с ШИМ, благодаря которому происходит точное управление скоростью вращения, что позволяет добиться очень тихой работы от системы. Вместо привычного гриля на задней стенке в месте крепления вентилятора имеется сетка в виде сот. Тут же расположились силовой разъем и выключатель питания.

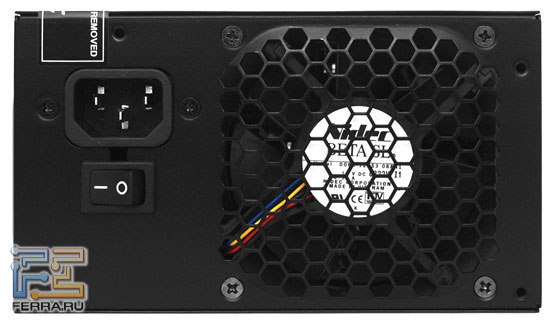

Задняя стенка блока питания
Задняя стенка блока питания

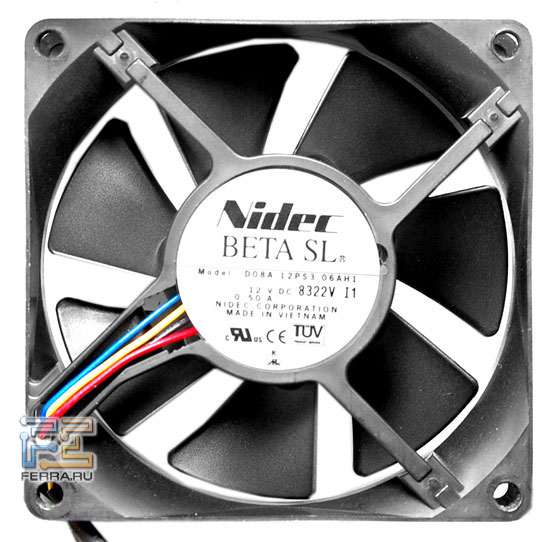

Вентилятор с ШИМ-управлением Nidec Beta SL D08A-12PS3
Вентилятор с ШИМ-управлением Nidec Beta SL D08A-12PS3

Сняв крышку Signature SG-850, становится ясно, почему использовался именно 80-мм вентилятор – компоненты блока расположены на двух печатных платах, которые, кстати, выполнены в черном цвете – под общий стиль изделия.

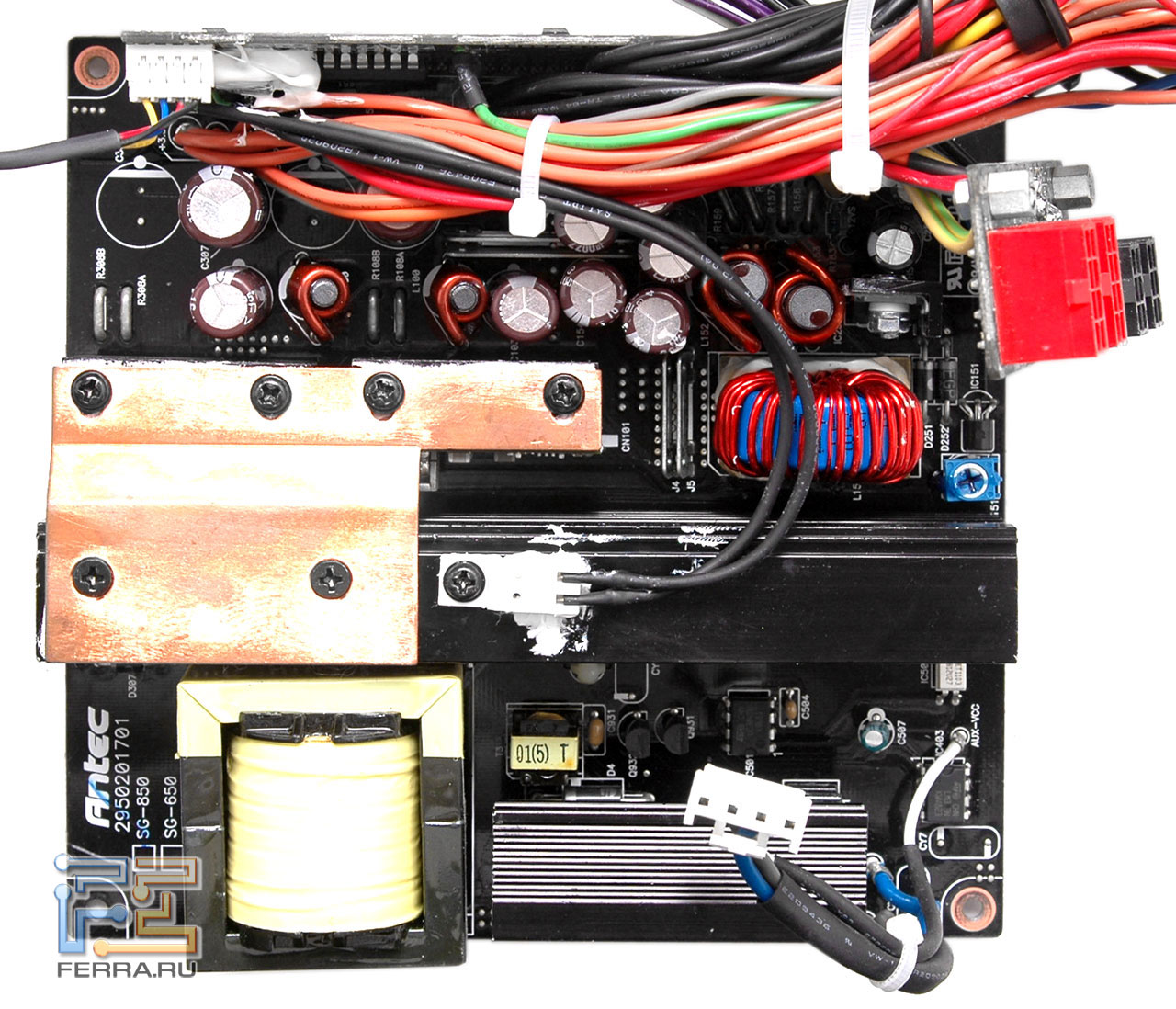

Верхняя печатная плата Antec Signature SG-850
Верхняя печатная плата Antec Signature SG-850

Монтаж и пайка элементов очень аккуратная, придраться практически не к чему.

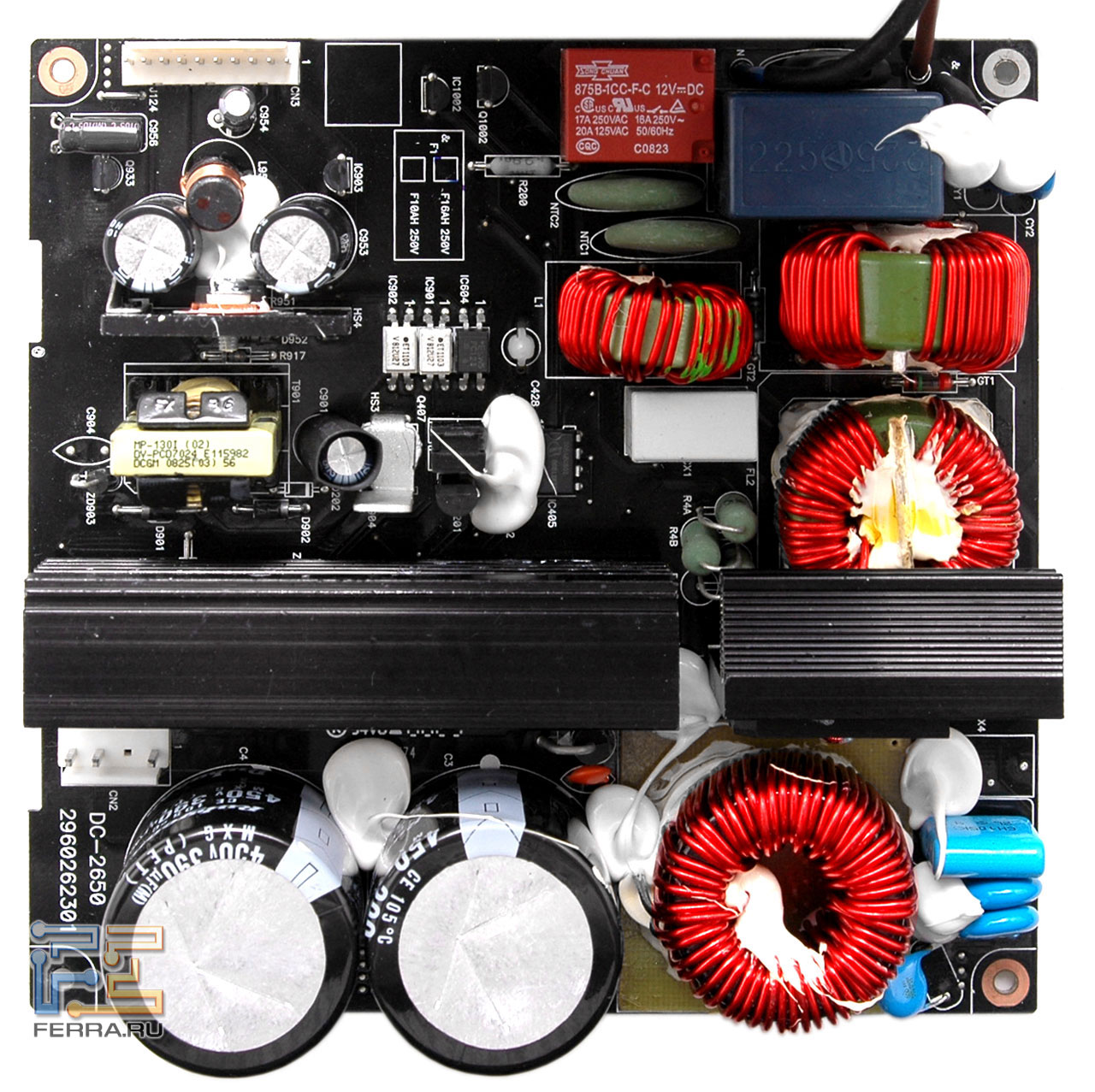

Монтаж верхней платы Antec Signature SG-850

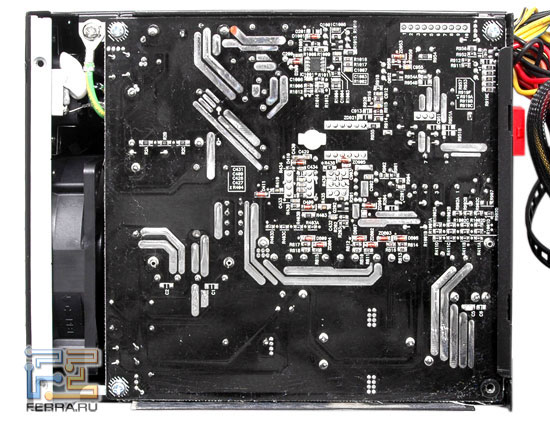

Монтаж нижней платы Antec Signature SG-850

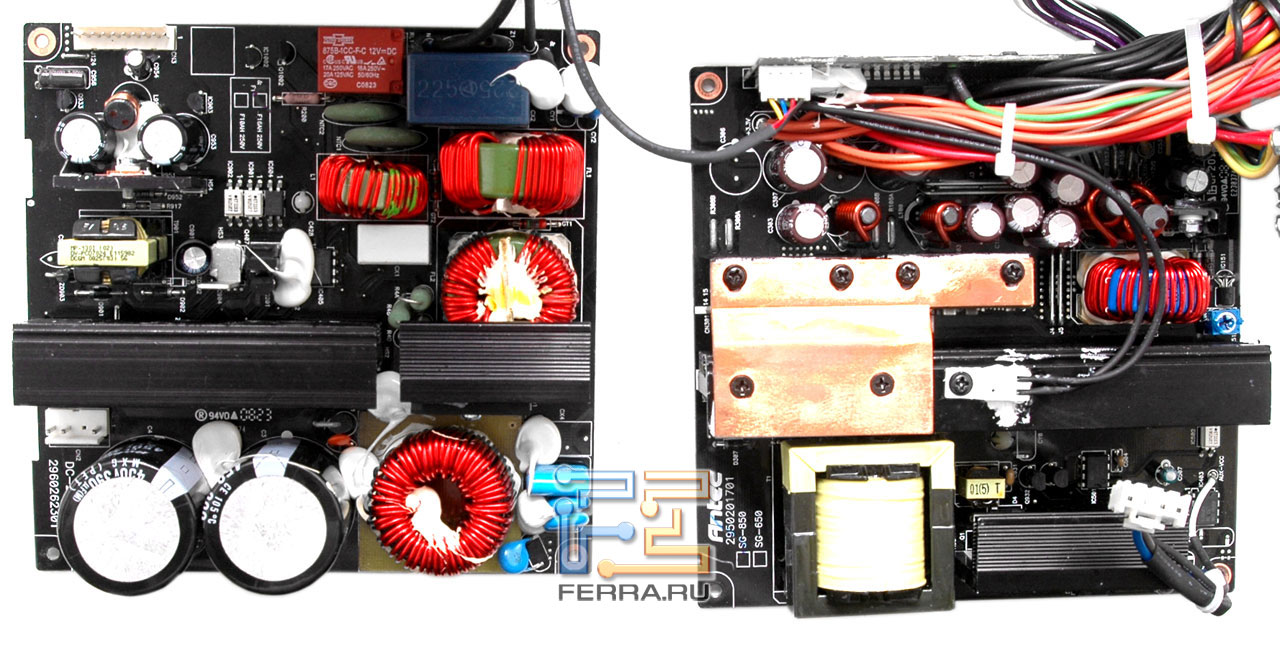

Так выглядят обе платы вместе:

Монтаж нижней платы Antec Signature SG-850

При испытаниях блока питания Antec Signature SG-850 мы получили следующие результаты.

Таблица 2. Результаты испытаний Antec Signature SG-850

Номинал напряжения

+3.3

+5

+12

-12

+5Vsb

Макс. по линиям Ампер

25,0

25,0

55,0

0,5

3,0

Комбинированные 3.3В + 5В линии Ватт

160,0

Макс. Мощность по линиям Ватт

82,5

125,0

660,0

6,0

15,0

Учёт комбинированных линий

80,0

80,0

660,0

6,0

15,0

Макс нагрузка

841,0

100% Мощности

80,0

80,0

660,0

6,0

15,0

Ампер на 100%

24,2

16,0

55,0

0,5

3,0

Напряжение на 100%

3,29

4,99

12,08

-12,18

4,97

90% Мощности

72,0

72,0

594,0

5,4

13,5

Ампер на 90%

21,8

14,4

49,5

0,5

2,7

Напряжение на 90%

3,27

4,97

12,09

-12,24

4,97

70% Мощности

56,0

56,0

462,0

4,2

10,5

Ампер на 70%

17,0

11,2

38,5

0,4

2,1

Напряжение на 70%

3,28

5,00

12,10

-12,26

5,00

50% Мощности

40,0

40,0

330,0

3,0

7,5

Ампер на 50%

12,1

8,0

27,5

0,3

1,5

Напряжение на 50%

3,32

5,01

12,11

-12,26

5,03

При максимальной нагрузке мы столкнулись с проблемой активации защиты – блок все время выключался.

Ikonik Vulcan IP-I850A-AAAA

Продукция молодой, но энергичной компании Ikonik широко представлена на нашем рынке – от маломощных решений до 1-1,2 кВт моделей.

Блок питания мощностью 850 Вт, относящийся к серии Vulcan, поставляется в коробке внушительных размеров, на которой расписаны все поддерживаемые продуктом технологии и возможности.

Блок питания Ikonik Vulcan IP-I850A-AAAA, упаковка 1
Блок питания Ikonik Vulcan IP-I850A-AAAA, упаковка 2
Блок питания Ikonik Vulcan IP-I850A-AAAA, упаковка

Внешне Vulcan IP-I850A-AAAA отличается от рассмотренного выше решения производства Antec, благодаря использованному 140-мм вентилятору. Но, как и у конкурента, корпус блока окрашен в черный цвет.

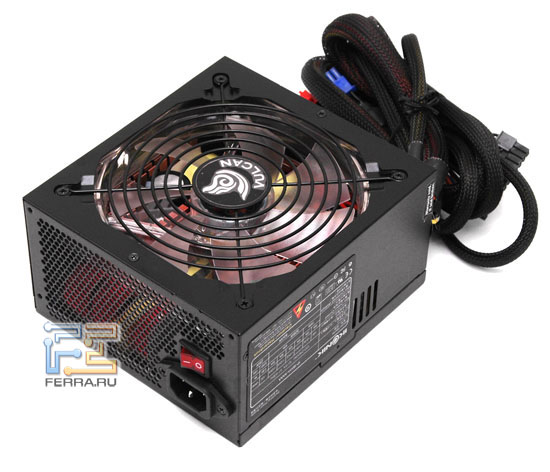

Блок питания Ikonik Vulcan IP-I850A-AAAA
Блок питания Ikonik Vulcan IP-I850A-AAAA

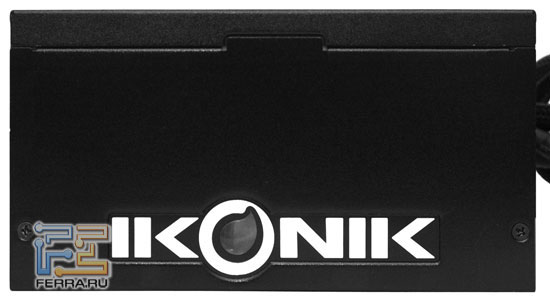

На одной из стенок БП имеется логотип компании, так что, данную модель уже точно не спутаешь с какой-либо другой.

Блок питания Ikonik Vulcan IP-I850A-AAAA
Блок питания Ikonik Vulcan IP-I850A-AAAA

Vulcan IP-I850A-AAAA имеет модульную конструкцию, за счет чего можно избежать путаницы лишних кабелей в системном блоке. В комплект поставки входят, кроме самих отстегивающихся кабелей, небольшая сумка для их хранения, инструкция, крепежные болтики и силовой кабель.

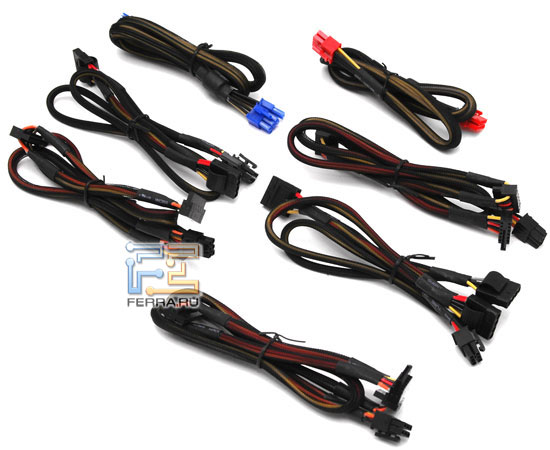

Комплектация Ikonik Vulcan IP-I850A-AAAA 1

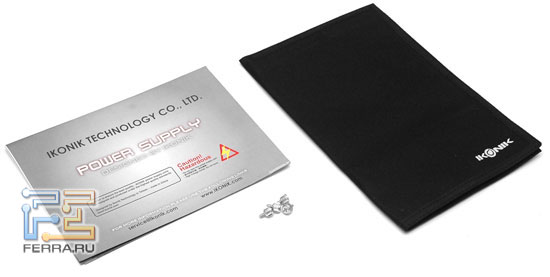

Комплектация Ikonik Vulcan IP-I850A-AAAA 2
Комплектация Ikonik Vulcan IP-I850A-AAAA

В сам блок уже встроены следующие кабели:

  • Один с разъемом ATX 24-pin
  • Один с 8-контактным EPS12V
  • Два с 8-контактными (6+2) разъемами PCI-E

Остальные кабели уже подключаются при необходимости, а это:

  • Один с тремя разъемами для IDE-устройств
  • Один с двумя разъемами Molex и FDD
  • Три с тремя разъемами питания SATA
  • Два кабеля с 6+2-контакными PCI-E

Все кабели заключены в нейлоновую оплетку. Пожалуй, только дешевые или OEM-модели лишены такой полезной вещи. Возле модульных разъемов на стенке корпуса расположен выключатель подсветки вентилятора.

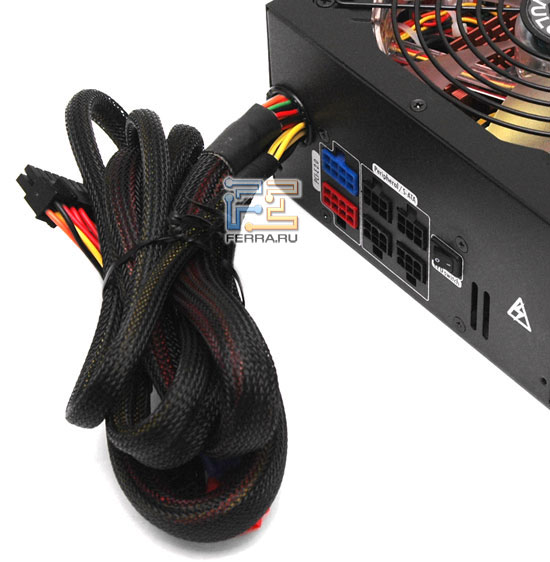

Дополнительные разъемы Ikonik Vulcan IP-I850A-AAAA
Дополнительные разъемы Ikonik Vulcan IP-I850A-AAAA

По характеристикам блок питания от Ikonik ничем не отличается от подобных решений, имеет четыре линии +12V, способные выдать суммарный ток до 62А, и линии +3,3V и +5V по 30А каждая с комбинированной мощностью в 180 Вт. Общая же мощность модели составляет 850 Вт. Отметим высокий ток – до 3А для дежурной линии +5Vsb. Также блок оснащен активным PFC, который позволит избежать отключение системы при снижении напряжения питания в сети. Кроме того, данная модель соответствует требованиям 80 Plus и имеет высокий КПД.

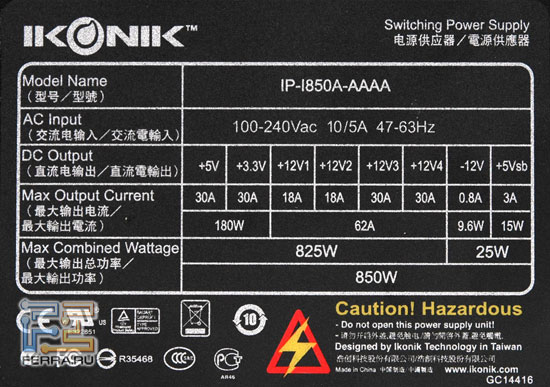

Блок питания Ikonik Vulcan IP-I850A-AAAA, маркировочный лейбл
Блок питания Ikonik Vulcan IP-I850A-AAAA, маркировочный лейбл

Таблица 3. Нагрузочные характеристики Ikonik Vulcan IP-I850A-AAAA

Шина питания

+ 3,3 V

+ 5 V

+ 12V1

+ 12V2

+ 12V3

+ 12V4

- 12 V

+ 5 Vsb

Макс. ток нагрузки, А

30

30

18

18

30

30

0,8

3

Для охлаждения, как уже отмечалось выше, используется вентилятор типоразмера 140 мм, что особо понравится моддерам, если у нас такие еще остались.

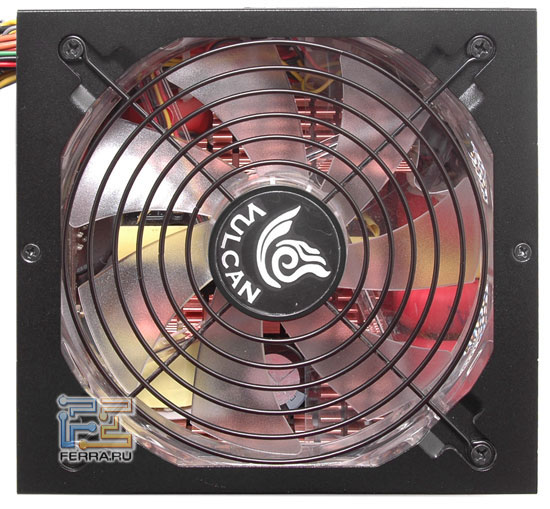

Система охлаждения Ikonik Vulcan IP-I850A-AAAA 1

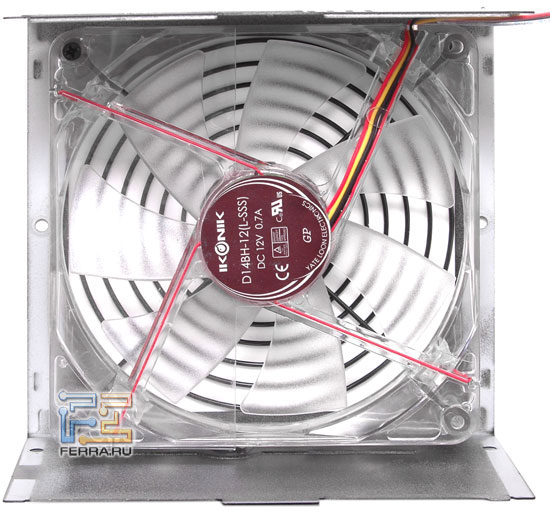

Система охлаждения Ikonik Vulcan IP-I850A-AAAA 2
Система охлаждения Ikonik Vulcan IP-I850A-AAAA

На задней панели блока питания, практически по всей площади, имеются отверстия в виде сот, через которые во время работы выходит нагретый воздух, разъем для подключения силового кабеля и выключатель питания красного цвета.

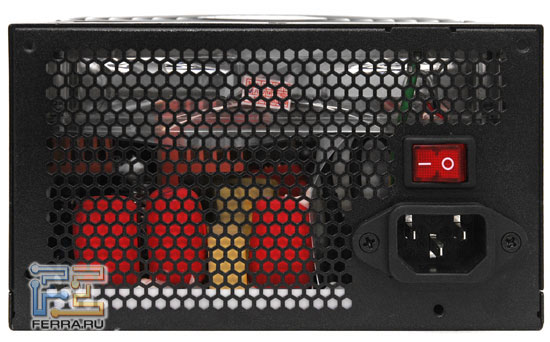

Ikonik Vulcan IP-I850A-AAAA: задняя панель
Ikonik Vulcan IP-I850A-AAAA: задняя панель

Кстати, мы не зря акцентировали внимание на цвет выключателя – значительная часть элементов и печатная плата блока выполнена в красном цвете, что смотрится оригинально, но не практично. Если бы подсветка вентилятора была красная, тогда такой дизайнерский изыск был бы в самый раз.

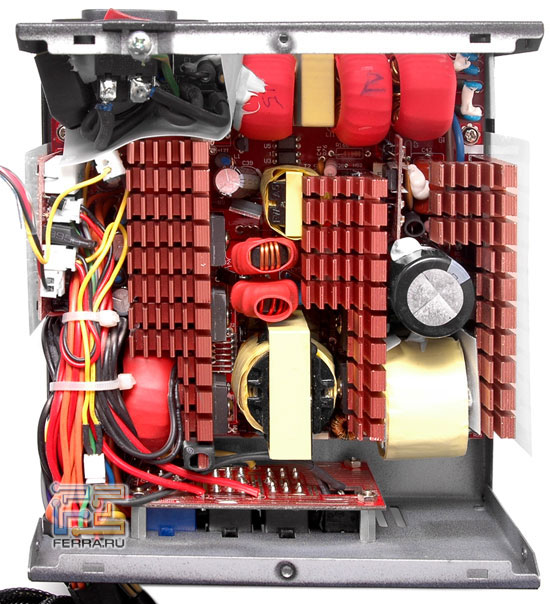

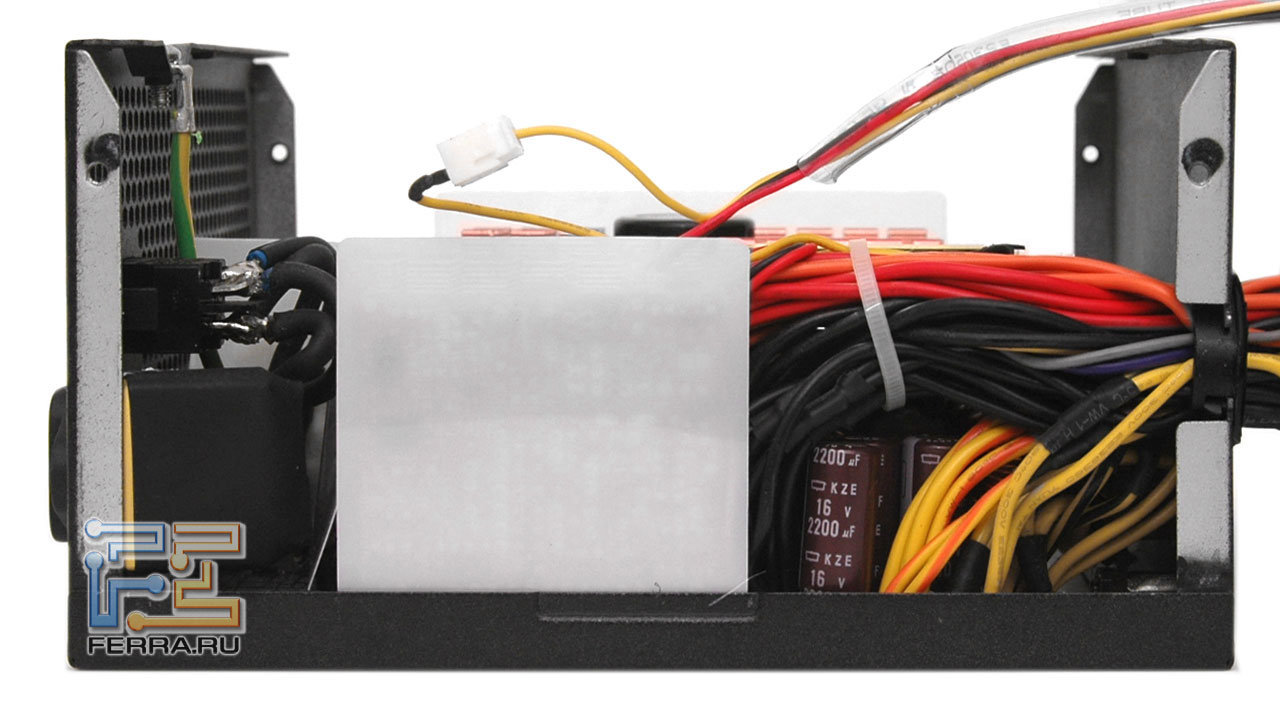

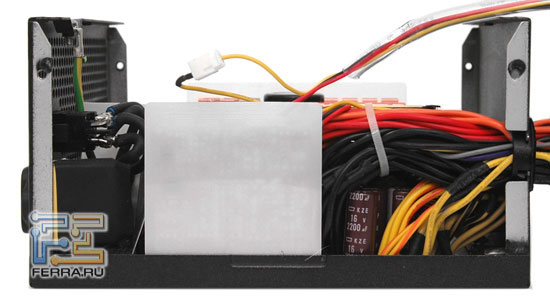

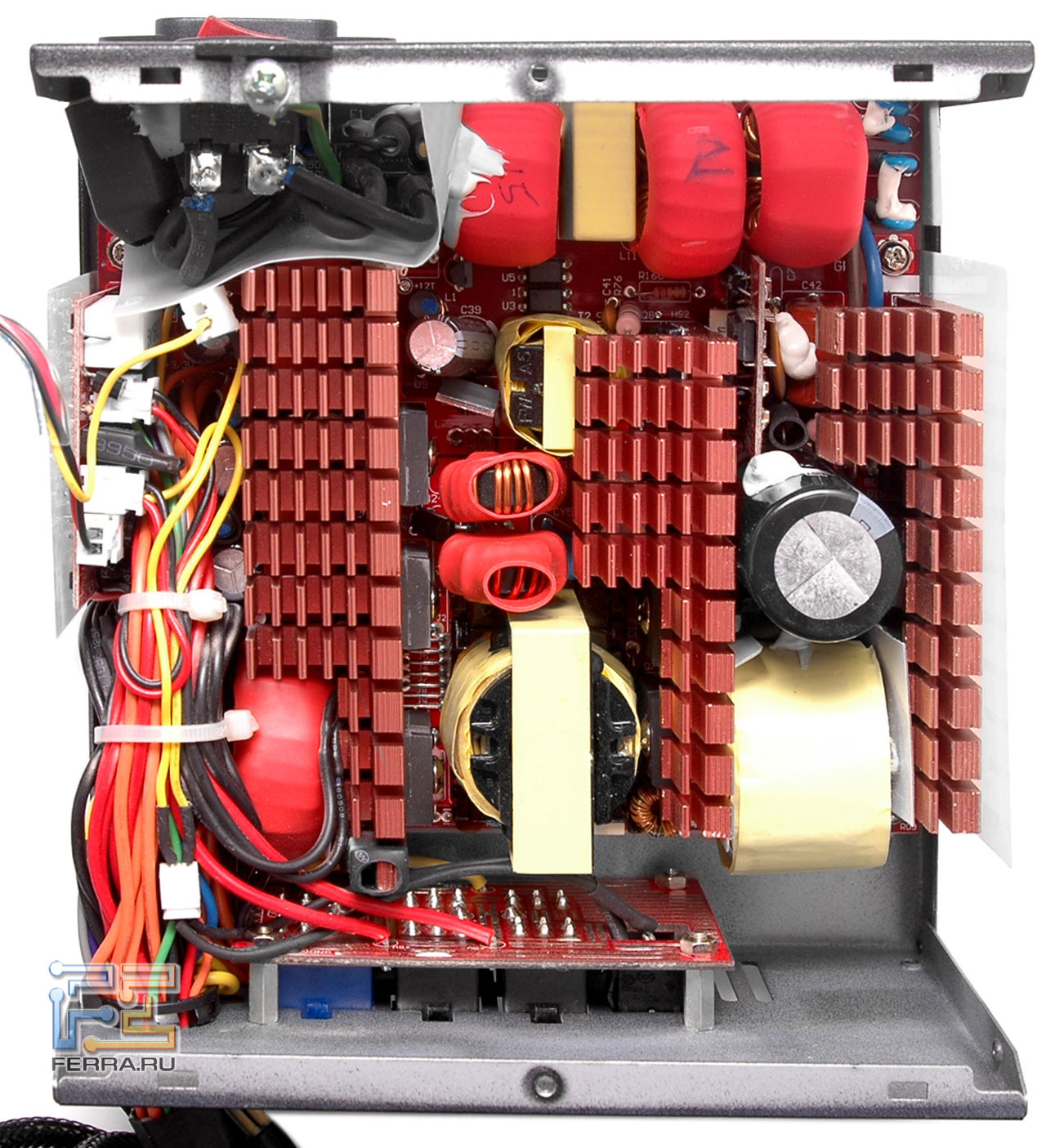

Монтаж Ikonik Vulcan IP-I850A-AAAA

Что касается конструктивных особенностей Ironik Vulcan IP-I850A-AAAA, то перед нами платформа от компания Channel Well (CWT), которая изготовляет БП по заказу. Аналогичными платами оснащаются блоки Thermaltake, например Toughpower 850 AP (W0131).

Монтаж Ikonik Vulcan IP-I850A-AAAA

Данные блоки отличаются хорошими показателями, что можно увидеть по результатам тестирования. Единственное, что смущает в этой модели - «прыгающие» показатели напряжений.

Таблица 4. Результаты испытаний Ikonik Vulcan IP-I850A-AAAA

Номинал напряжения

+3.3

+5

+12

-12

+5Vsb

Макс. по линиям Ампер

30,0

30,0

65,0

0,8

3,0

Комбинированные 3.3В + 5В линии Ватт

180,0

Макс. Мощность по линиям Ватт

99,0

150,0

780,0

9,6

15,0

Учёт комбинированных линий

90,0

90,0

780,0

9,6

15,0

Макс нагрузка

984,6

100% Мощности

90,0

90,0

780,0

9,6

15,0

Ампер на 100%

27,3

18,0

65,0

0,8

3,0

Напряжение на 100%

3,30

5,02

12,02

-12,35

5,07

90% Мощности

81,0

81,0

702,0

8,6

13,5

Ампер на 90%

24,5

16,2

58,5

0,7

2,7

Напряжение на 90%

3,31

5,03

12,03

-12,37

5,06

70% Мощности

63,0

63,0

546,0

6,7

10,5

Ампер на 70%

19,1

12,6

45,5

0,6

2,1

Напряжение на 70%

3,30

5,06

12,05

-12,35

5,12

50% Мощности

45,0

45,0

390,0

4,8

7,5

Ампер на 50%

13,6

9,0

32,5

0,4

1,5

Напряжение на 50%

3,31

5,07

12,04

-12,35

5,15

Lian Li Silent Force PS-S850GE

Компания Lian Li известна, в первую очередь, благодаря алюминиевым корпусам, и блоки питания не так знакомы отечественным пользователям. Нам на тестирование попала модель PS-S850GE из линейкиSilent Force, которая отличает данные блоки очень тихой работой.

Блок питания поставляется в продолговатой коробке, снабженной для удобства переноски пластиковой ручкой.

Блок питания Lian Li Silent Force PS-S850GE, упаковка 1
Блок питания Lian Li Silent Force PS-S850GE, упаковка 2
Блок питания Lian Li Silent Force PS-S850GE, упаковка

На обратной стороне коробке расписаны все характеристики серии, среди которых можно отметить использование производителем исключительно японских конденсаторов, которые отличаются своей долговечностью работы. Также отметим 135-мм вентилятор, благодаря которому достигается низкий уровень шума БП.

Корпус блока питания, судя по всему, покрыт термоотверждаемой полиэфирной краской черного цвета, которая делает поверхность немного шершавой. Хромированный гриль немного выбивается из общего стиля, но в целом, модель выглядит солидно, как и сами корпуса производителя.

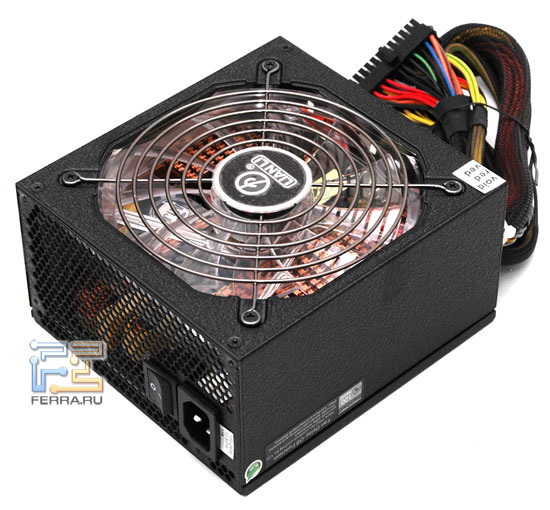

Блок питания Lian Li Silent Force PS-S850GE
Блок питания Lian Li Silent Force PS-S850GE

Комплект поставки содержит сумку со съемными кабелями, набор болтиков и инструкцию. Кабели для видеокарт отличаются от остальных наличием ферритовых колец, снижающих электромагнитные помехи.

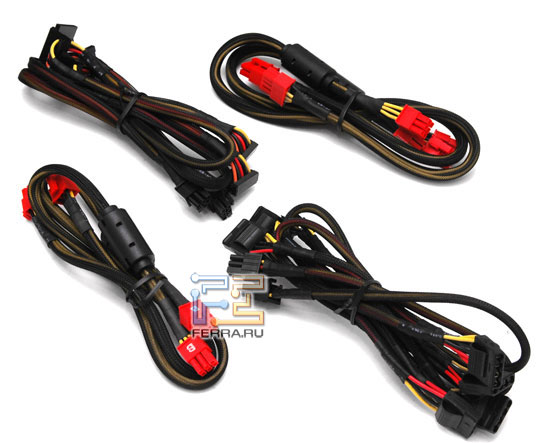

Комплектация Lian Li Silent Force PS-S850GE 1

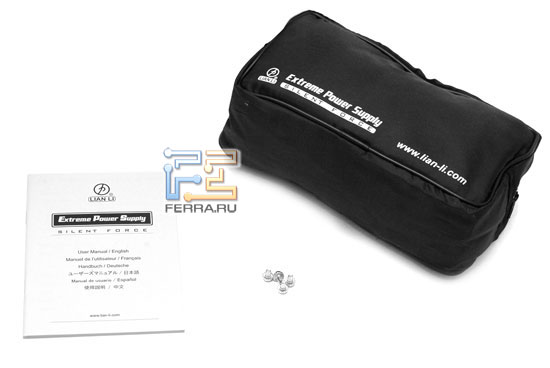

Комплектация Lian Li Silent Force PS-S850GE 2
Комплектация Lian Li Silent Force PS-S850GE

В блок питания встроены следующие кабели:

  • Один с разъемом ATX 24-pin
  • Одним с 8-контактным EPS12V
  • Одним с 8-контактным (4+4) EPS12V

Из модульных кабелей присутствуют:

  • Два с тремя разъемами Molex
  • Два с тремя разъемами питания SATA
  • Два кабеля с 6+2-контакными PCI-E
  • Два кабеля с 6-контакными PCI-E

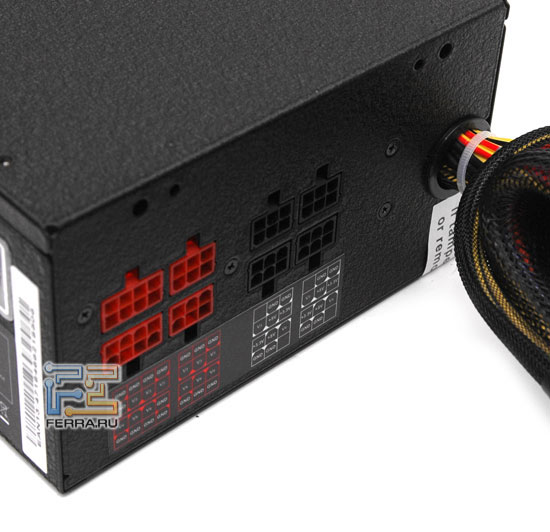

Дополнительные разъемы Lian Li Silent Force PS-S850GE
Дополнительные разъемы Lian Li Silent Force PS-S850GE

Блок питания способен выдержать нагрузку до 750 Вт по линии +12V при условии незначительной нагрузки по каналам +3,3V и +5V, и последнее, в современной системе, вполне нормальное явление. Комбинированная мощность по всем каналам составляет 825 Вт, общая, включая -12V и дежурную линию, – 850 Вт. Добавим наличие APFC и соответствие стандарту 80 Plus и получим очередной высокоуровневый БП.

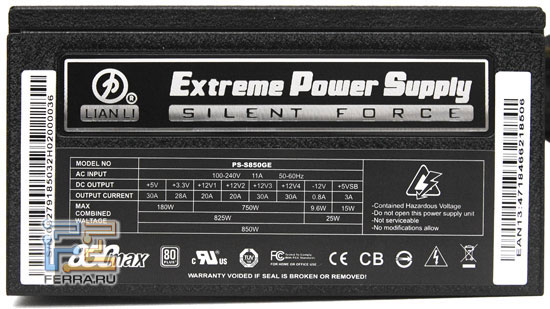

Блок питания Lian Li Silent Force PS-S850GE, маркировочный лейбл
Блок питания Lian Li Silent Force PS-S850GE, маркировочный лейбл

Таблица 5. Нагрузочные характеристики Lian Li Silent Force PS-S850GE

Шина питания

+ 3,3 V

+ 5 V

+ 12V1

+ 12V2

+ 12V3

+ 12V3

- 12 V

+ 5 Vsb

Макс. ток нагрузки, А

28

30

20

20

30

30

0,8

3

Вентиляция блока стандартная и состоит из 135-мм вентилятора, нагнетаемый воздух от которого выходит через отверстия в виде сот на задней стенке. Вентилятор работает достаточно тихо. Тумблер для обесточивания системы достаточно крупный и пользоваться им куда удобней, чем маленькими выключателями.

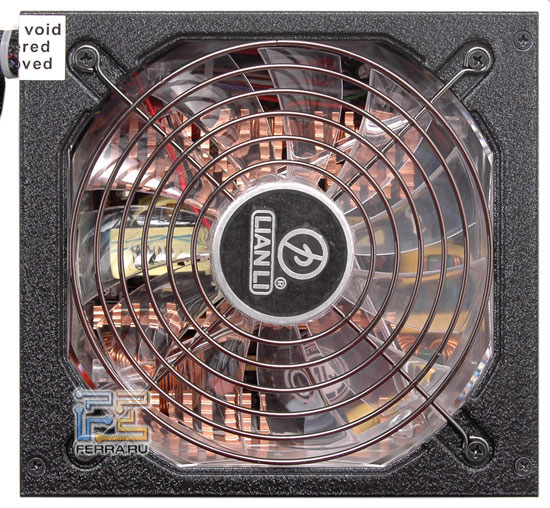

Система охлаждения Lian Li Silent Force PS-S850GE 1

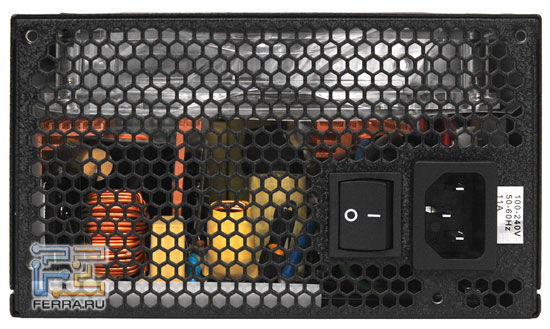

Система охлаждения Lian Li Silent Force PS-S850GE 2

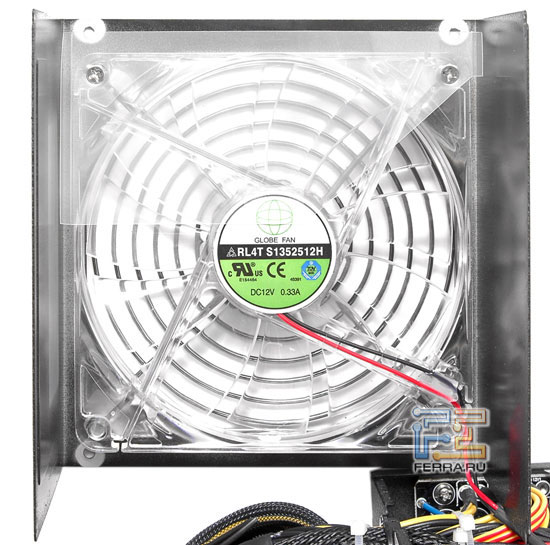

Система охлаждения Lian Li Silent Force PS-S850GE 3
Система охлаждения Lian Li Silent Force PS-S850GE

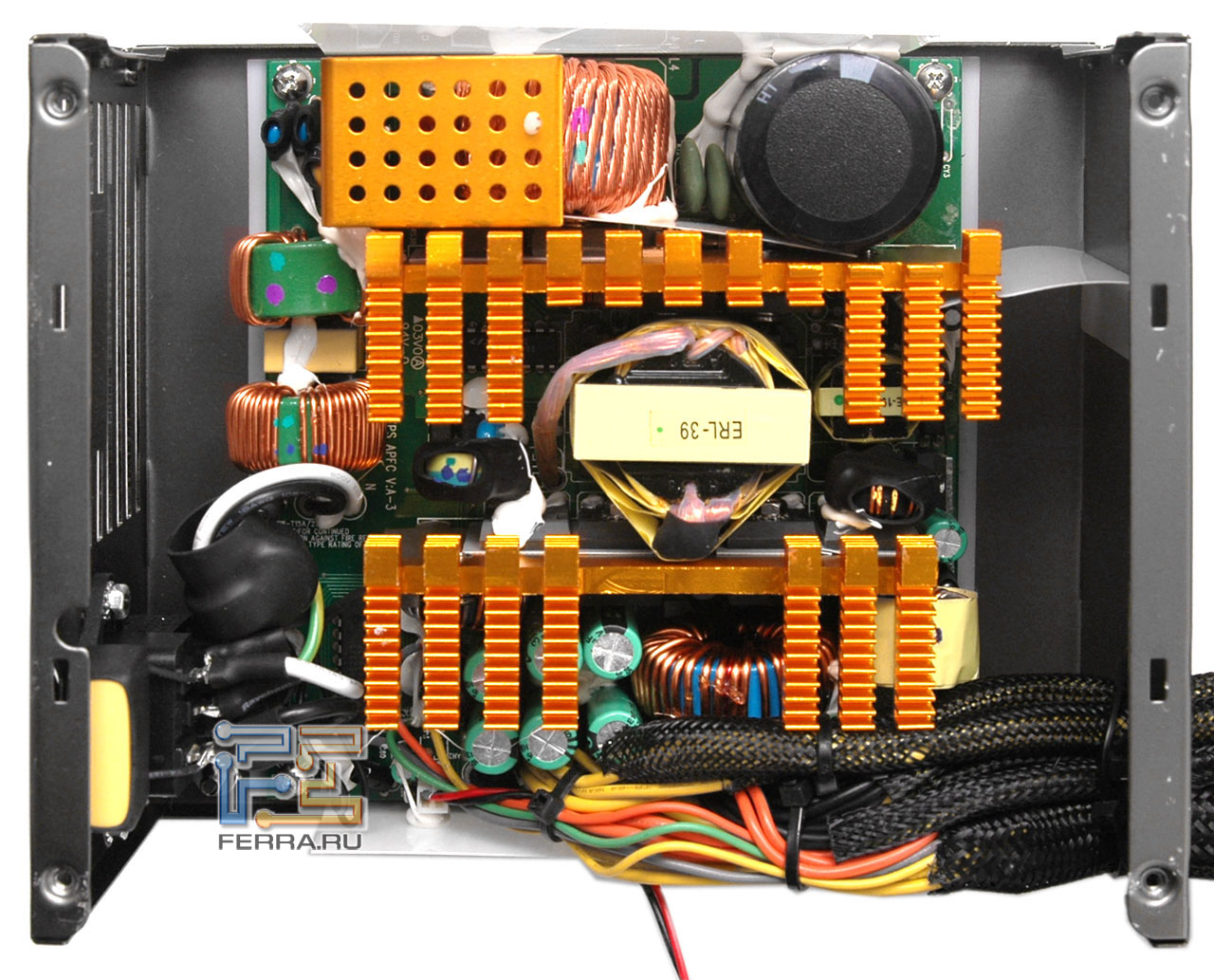

Монтаж элементов на печатной плате выполнен качественно и в блоке питания действительно есть конденсаторы японского производства. Для придания оригинальности радиаторы окрашены под медь, что может даже в вести в заблуждение некоторых пользователей. Элементарная база выполнена OEM-подрядчиком AcBel Polytech, блоки питания которой очень широко представлены на рынке под брендом Cooler Master.

Монтаж Lian Li Silent Force PS-S850GE

Результаты тестирования PS-S850GE отражены в таблице, представленной ниже.

Таблица 6. Результаты испытаний Lian Li Silent Force PS-S850GE

Номинал напряжения

+3.3

+5

+12

-12

+5Vsb

Макс. по линиям Ампер

28,0

30,0

54,0

0,8

3,0

Комбинированные 3.3В + 5В линии Ватт

180,0

Макс. Мощность по линиям Ватт

92,4

150,0

648,0

9,6

15,0

Учёт комбинированных линий

86,9

93,1

648,0

9,6

15,0

Макс нагрузка

852,6

100% Мощности

86,9

93,1

648,0

9,6

15,0

Ампер на 100%

26,3

18,6

54,0

0,8

3,0

Напряжение на 100%

3,37

5,10

12,10

-12,30

5,13

90% Мощности

78,2

83,8

583,2

8,6

13,5

Ампер на 90%

23,7

16,8

48,6

0,7

2,7

Напряжение на 90%

3,37

5,10

12,11

-12,26

5,13

70% Мощности

60,8

65,2

453,6

6,7

10,5

Ампер на 70%

18,4

13,0

37,8

0,6

2,1

Напряжение на 70%

3,38

5,12

12,12

-12,23

5,16

50% Мощности

43,4

46,6

324,0

4,8

7,5

Ампер на 50%

13,2

9,3

27,0

0,4

1,5

Напряжение на 50%

3,40

5,12

12,15

-12,20

5,17

При тестировании данного экземпляра была выявлена некоторая проблема со стабильностью показателей напряжения.

Silver Power SP-S850

Еще один блок питания на 850 Вт представлен моделью Silver Power SP-S850 от Max Point. Блок поставляется в весьма большой коробке без, каких-либо, дизайнерских изысков, в которой, кроме самого БП, можно обнаружить силовой кабель, болтики и руководство пользователя.

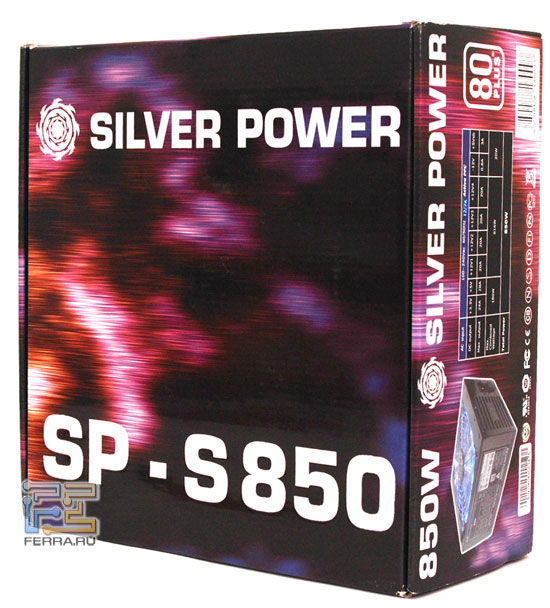

Блок питания Silver Power SP-S850, упаковка 1
Блок питания Silver Power SP-S850, упаковка 2
Блок питания Silver Power SP-S850, упаковка

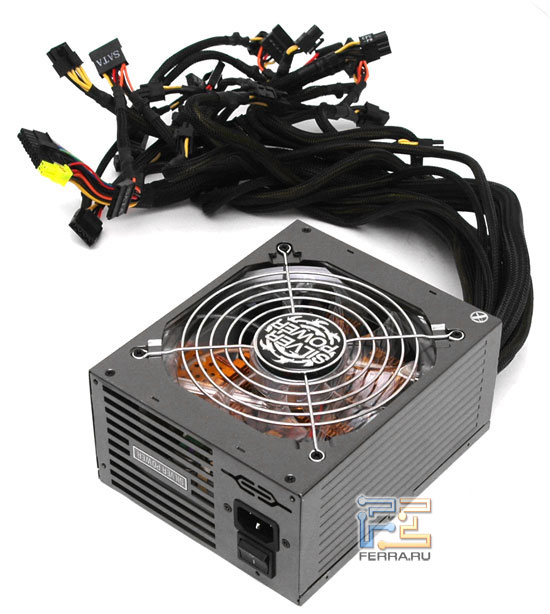

Модель Silver Power SP-S850 цвета черный металлик представляет собой БП классической конструкции. Для расположения неиспользованных кабелей в системном блоке необходимо будет найти еще место, так как кабелей не просто много, а очень много:

  • Один с разъемом ATX 24-pin для материнской платы
  • Один с 8-контактным EPS12V
  • Один с 4-контактным ATX12V и с 8-контактным EPS12V
  • Два с 8-контактным и 6-контактным PCI-E
  • Два с 6-контактным PCI-E
  • Два с тремя разъемами SATA
  • Два с двумя Molex и одним FDD
  • Один с тремя Molex
  • Тремя с разъемами Molex
  • Тремя с разъемами для накопителей SATA

Все кабели обтянуты нейлоновыми «чулками».

Блок питания Silver Power SP-S850<
Блок питания Silver Power SP-S850

Блок имеет четыре линии +12V по 20А, каждая с суммарной мощностью до 816 Вт. Комбинированная мощность по всем каналам уже составляет 850 Вт, чего с лихвой хватит для высокоуровневой системы. В характеристиках Silver Power SP-S850 присутствует активный PFC и соответствие требованиям 80 Plus, что означает высокий КПД устройства – не менее 80%.

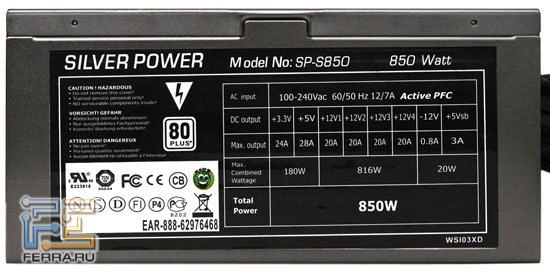

Блок питания Silver Power SP-S850, маркировочный лейбл
Блок питания Silver Power SP-S850, маркировочный лейбл

Таблица 7. Нагрузочные характеристики Silver Power SP-S850

Шина питания

+ 3,3 V

+ 5 V

+ 12V1

+ 12V2

+ 12V3

+ 12V4

- 12 V

+ 5 Vsb

Макс. ток нагрузки, А

24

28

20

20

20

20

0,8

3

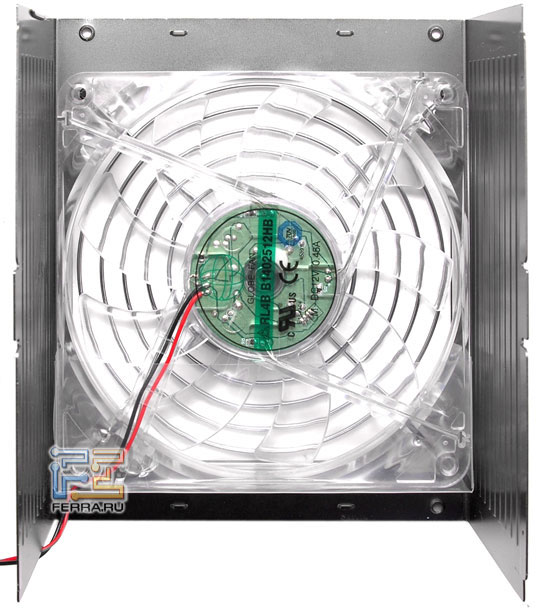

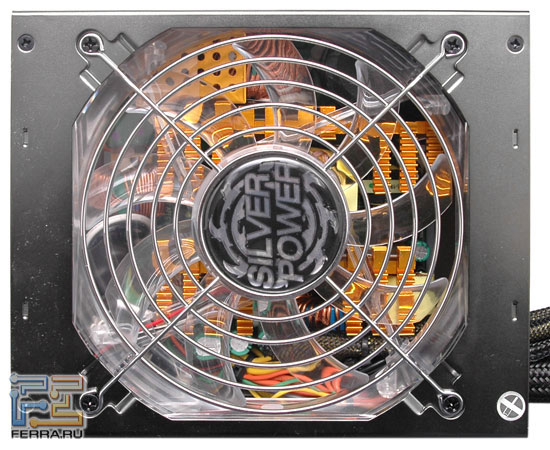

Охлаждение осуществляется за счет 140-мм вентилятора с синей подсветкой, который работает с умеренным шумом.

Система охлаждения Silver Power SP-S850 1
Система охлаждения Silver Power SP-S850 2
Система охлаждения Silver Power SP-S850

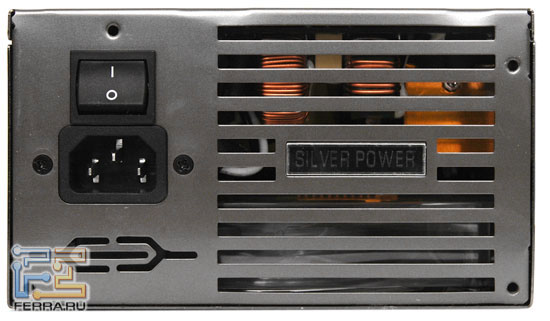

У Silver Power SP-S850, наверное, самая оригинальная решетка на задней стенке – в виде прорезей, которые занимают чуть больше половины стенки.

Задняя стенка блока Silver Power SP-S850
Задняя стенка блока Silver Power SP-S850

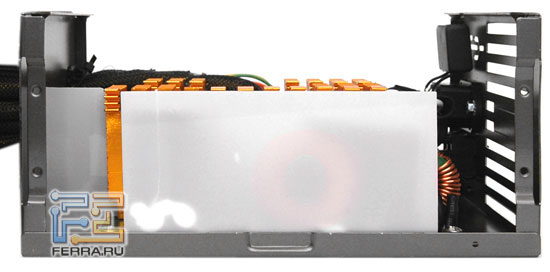

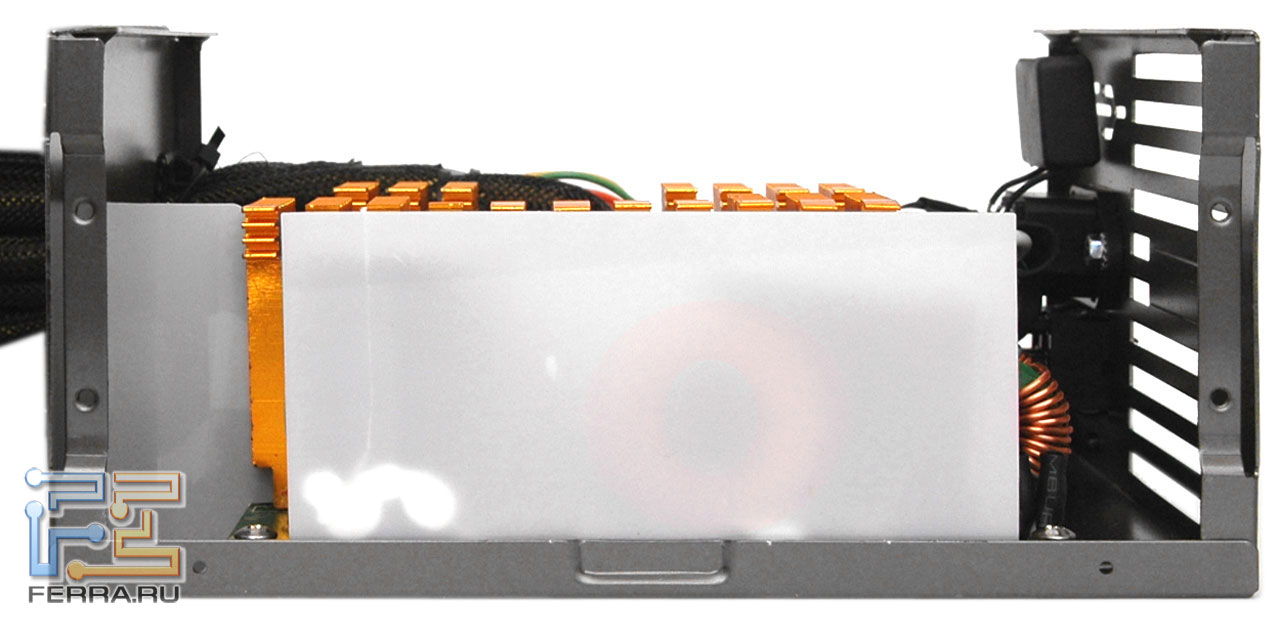

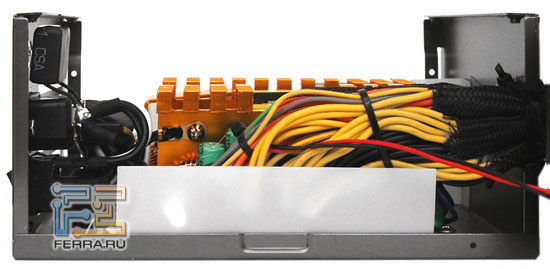

Монтаж элементов выполнен качественно, каких-либо нареканий нет, все сделано на совесть. В отличие от модульных БП, рассмотренных в данном материале, количество радиаторов составляет всего две штуки, которые имеют развитое оребрение.

Монтаж Silver Power SP-S850

Результаты тестирования оставили приятные впечатления. Это, пожалуй, один из лучших блоков по стабильности показателей, которые у нас побывали за все время тестирования.

Таблица 8. Результаты испытаний Silver Power SP-S850

Номинал напряжения

+3.3

+5

+12

-12

+5Vsb

Макс. по линиям Ампер

24,0

28,0

53,0

0,8

3,0

Комбинированные 3.3В + 5В линии Ватт

180,0

Макс. Мощность по линиям Ватт

79,2

140,0

636,0

9,6

15,0

Учёт комбинированных линий

83,1

96,9

636,0

9,6

15,0

Макс нагрузка

840,6

100% Мощности

83,1

96,9

636,0

9,6

15,0

Ампер на 100%

25,2

19,4

53,0

0,8

3,0

Напряжение на 100%

3,30

5,00

12,15

-11,68

5,08

90% Мощности

74,8

87,2

572,4

8,6

13,5

Ампер на 90%

22,7

17,4

47,7

0,7

2,7

Напряжение на 90%

3,32

4,98

12,16

-11,76

5,03

70% Мощности

58,2

67,8

445,2

6,7

10,5

Ампер на 70%

17,6

13,6

37,1

0,6

2,1

Напряжение на 70%

3,32

5,01

12,15

-11,80

5,03

50% Мощности

41,5

48,5

318,0

4,8

7,5

Ампер на 50%

12,6

9,7

26,5

0,4

1,5

Напряжение на 50%

3,32

5,02

12,13

-11,94

5,06

И опять проблема с защитным кольцом, которое отсутствует в месте выхода кабелей из БП.

Tagan SuperRock TG880-U33 II

Последний наш участник - блок питания Tagan из серии SuperRock, который имеет немного большую максимальную мощность, чем остальные модели, которые мы протестировали.

Блок Tagan SuperRock TG880-U33 II поставляется в черной коробке с изображением спортивного автомобиля, диски на колесах которого имеют вид гриля со светящимся вентилятором, которые используются в БП.

Блок питания Tagan SuperRock TG880-U33 II, упаковка 1
Блок питания Tagan SuperRock TG880-U33 II, упаковка 2
Блок питания Tagan SuperRock TG880-U33 II, упаковка

Комплект поставки скромный, как и у Silver Power SP-S850: кроме блока присутствует набор винтиков, инструкция и силовой кабель.

Очередная модель классической компоновки выполнена в черном цвете и, судя по всему, данная тенденция сохранится надолго у производителей высокоуровневых моделей БП.

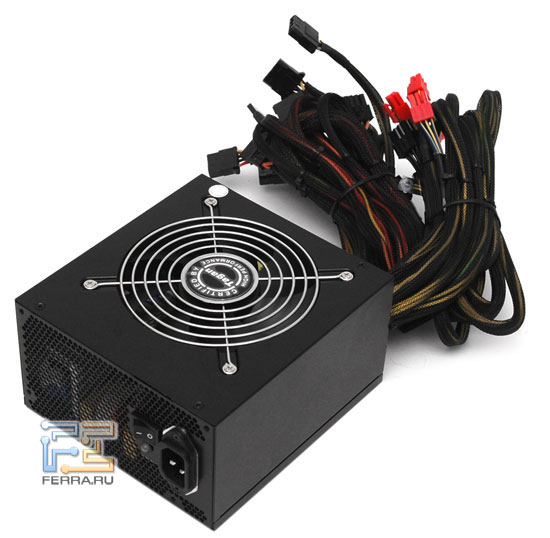

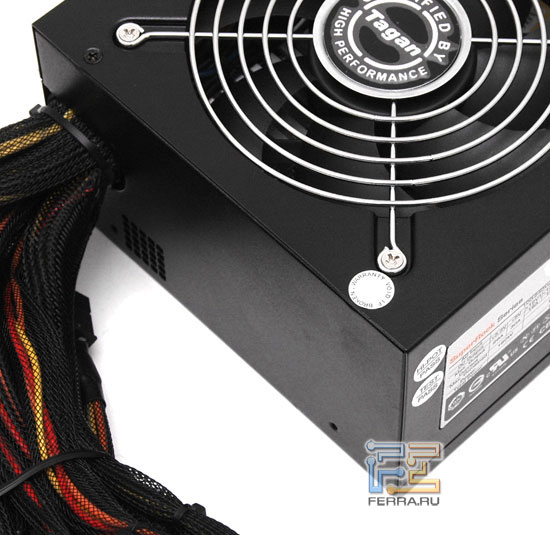

Блок питания Tagan SuperRock TG880-U33 II
Блок питания Tagan SuperRock TG880-U33 II

Все кабели уже встроены в блок, при этом длина их достаточна, чтобы оснастить устройством высокие корпуса.

Кабели блока Tagan SuperRock TG880-U33 II
Кабели блока Tagan SuperRock TG880-U33 II

Количество кабелей следующее:

  • Один с разъемом ATX 24-pin для материнской платы
  • Один с 8-контактным EPS12V
  • Один с 8-контактным EPS12V (4+4)
  • Два с 8-контактным (6+2) PCI-E
  • Два с 6-контактным PCI-E
  • Два с четырьмя разъемами SATA
  • Один с тремя Molex и одним FDD
  • Один с тремя Molex

Этого хватит на систему с парой GeForce GTX 280 и несколькими накопителями. Все кабели с нейлоновой оплеткой.

Модель Tagan SuperRock TG880-U33 II единственная в нашем обзоре, способная выдать по линиям +12V суммарный ток в 72А, при этом пиковая мощность может достигать 864 Вт. Комбинированная мощность по линиям +3,3V и +5V, как это принято в современных БП, составляет 180 Вт. В виду смещения нагрузки на 12V канал необходимость в высоких токах на низком напряжении отпала. Общая мощность блока, которую он может выдать достигает 880 Вт, которых хватит на любой разгон системы. И, естественно, блок оснащен активным PFC и имеет сертификат 80 Plus.

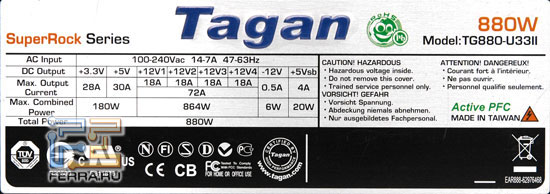

Блок питания Tagan SuperRock TG880-U33 II, маркировочный лейбл
Блок питания Tagan SuperRock TG880-U33 II, маркировочный лейбл

Таблица 9. Нагрузочные характеристики Tagan SuperRock TG880-U33 II

Шина питания

+ 3,3 V

+ 5 V

+ 12V1

+ 12V2

+ 12V3

+ 12V3

- 12 V

+ 5 Vsb

Макс. ток нагрузки, А

28

30

18

18

18

18

0,5

4

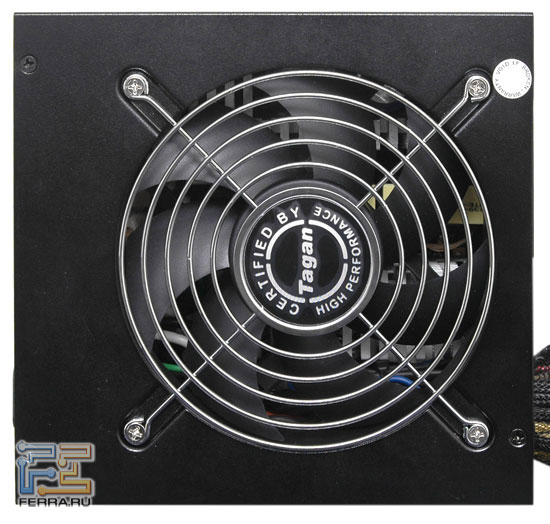

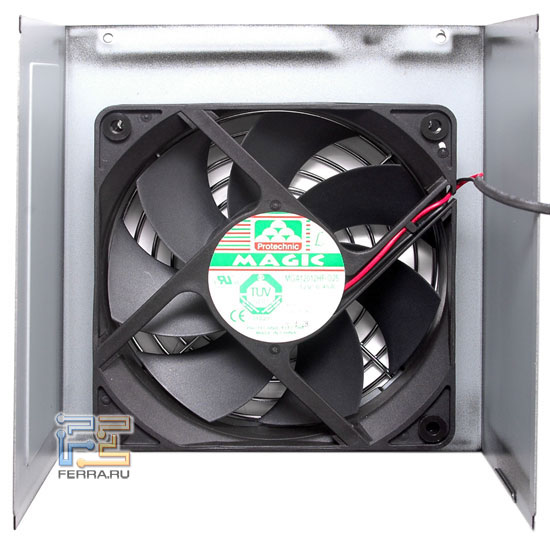

Вентиляция блока стандартная, как для таких моделей, и состоит из 120-мм вентилятора, нагнетаемый воздух от которого выходит через отверстия в виде сот на задней стенке. Вентилятор работает достаточно тихо, правда, блок немного при этом нагревается.

Система охлаждения Tagan SuperRock TG880-U33 II 1
Система охлаждения Tagan SuperRock TG880-U33 II 2
Система охлаждения Tagan SuperRock TG880-U33 II

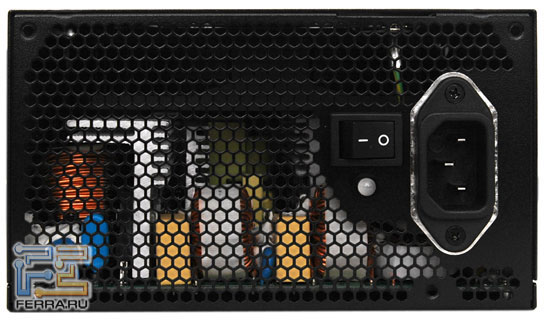

Также, на задней стенке, кроме силового разъема, присутствует выключатель и индикатор подачи напряжения.

Tagan SuperRock TG880-U33 II
Tagan SuperRock TG880-U33 II

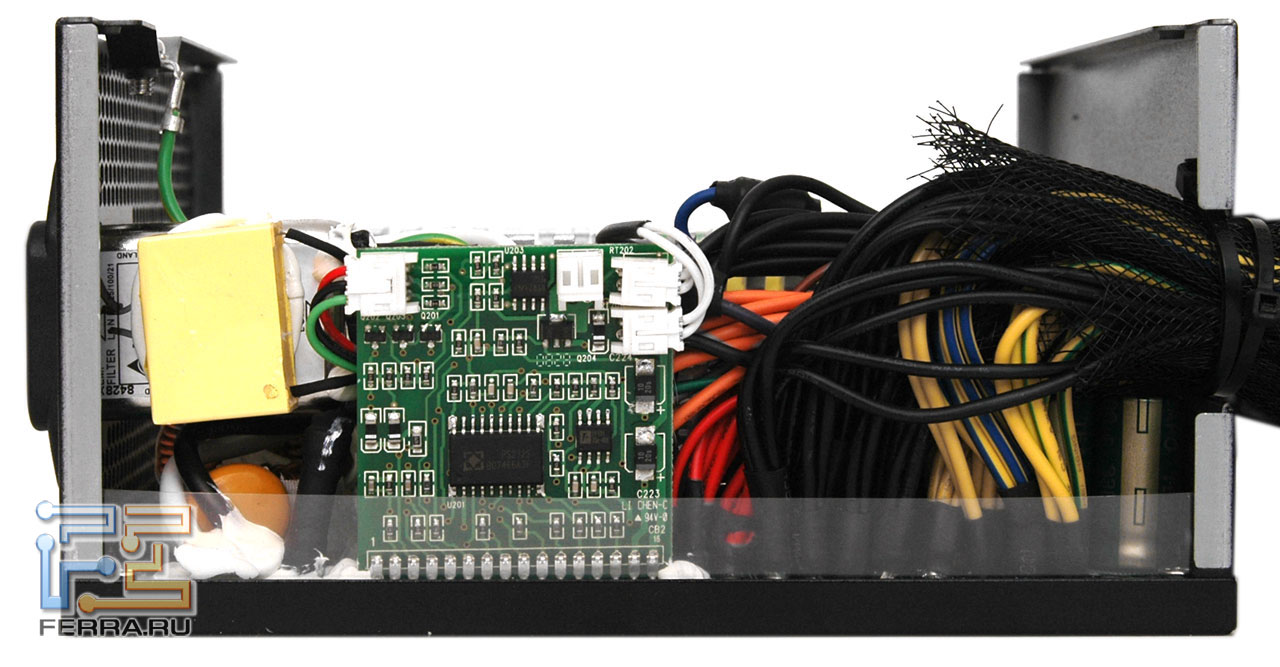

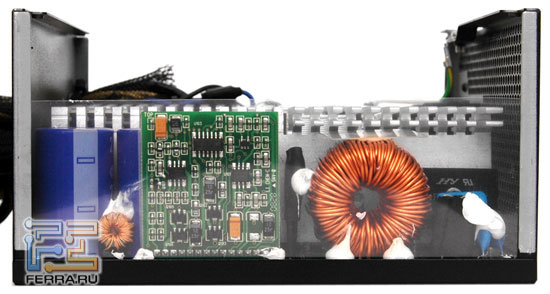

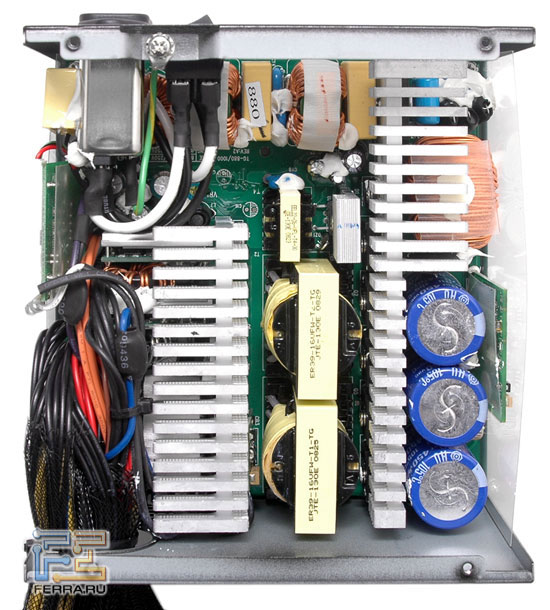

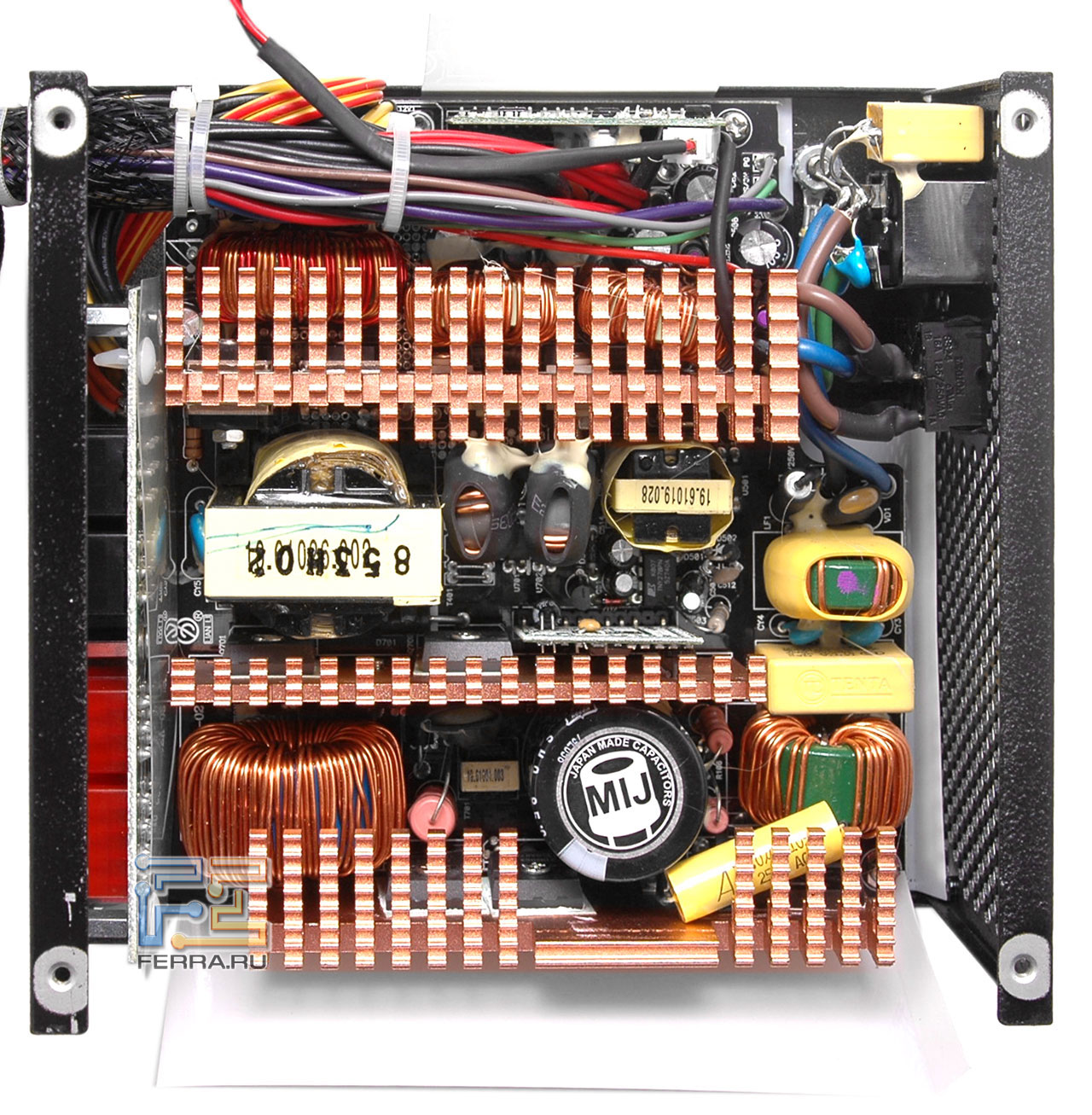

Монтаж элементов внутри блока выполнен качественно. Плата занимает всю длину корпуса, которая является стандартной для модульных БП, т.е. полезная площадь PCB процентов на 20 больше чем у остальных моделей, даже мощностью 850 Вт. За счет увеличенной платы, расположение компонентов неплотное, благодаря чему улучшена эффективность охлаждения блока.

Монтаж Tagan SuperRock TG880-U33 II

Результаты тестирования БП представлены ниже. Отметим устойчивые показатели и соответствие заявленным параметрам.

Таблица 10. Результаты испытаний Tagan SuperRock TG880-U33 II

Номинал напряжения

+3.3

+5

+12

-12

+5Vsb

Макс. по линиям Ампер

28,0

30,0

56,0

0,5

4,0

Комбинированные 3.3В + 5В линии Ватт

180,0

Макс. Мощность по линиям Ватт

92,4

150,0

672,0

6,0

20,0

Учёт комбинированных линий

86,9

93,1

672,0

6,0

20,0

Макс нагрузка

878,0

100% Мощности

86,9

93,1

672,0

6,0

20,0

Ампер на 100%

26,3

18,6

56,0

0,5

4,0

Напряжение на 100%

3,39

5,08

12,09

-12,08

5,03

90% Мощности

78,2

83,8

604,8

5,4

18,0

Ампер на 90%

23,7

16,8

50,4

0,5

3,6

Напряжение на 90%

3,38

5,06

12,08

-12,07

5,05

70% Мощности

60,8

65,2

470,4

4,2

14,0

Ампер на 70%

18,4

13,0

39,2

0,4

2,8

Напряжение на 70%

3,40

5,08

12,10

-12,05

5,03

50% Мощности

43,4

46,6

336,0

3,0

10,0

Ампер на 50%

13,2

9,3

28,0

0,3

2,0

Напряжение на 50%

3,39

5,05

12,12

-11,95

5,08

Выводы

Что же, пора подвести итог. Итак, любого из рассмотренных блоков питания будет достаточно для постройки высокоуровневой системы на базе разогнанного двух или четырехъядерного процессора и пары видеокарт GeForce GTX 280 или Radeon HD 4870 X2. Соответствие блоков стандарту 80 Plus позволят показывать им высокий КПД, а оснащение активным PFC позволяет перенести сильные просадки напряжения в сети, которыми уже никого не удивишь на просторах нашей необъятной Родины.

Теперь, что касается каждого блока в отдельности. Antec Signature SG-850 выполнен качественно, имеет внутри необычную компоновку и оснащен съемными кабелями. Тихая работа блока и презентабельный вид понравится многим, но запас прочности у данной модели минимален.

Модель Ikonik Vulcan IP-I850A-AAAA выглядит не менее оригинально, также оснащена модульными кабелями и благополучно выдержала нагрузку на 100 Вт больше номинальной. Отлично подойдет для высокоуровневых систем.

Новичок на нашем рынке Lian Li Silent Force PS-S850GE на базе платформы AcBel Polytech также может похвастаться съемными кабелями и качеством исполнения, в том числе и конденсаторами японского происхождения. Но «прыгающие» значения напряжений при нагрузке не дают присудить ему какой-нибудь знак отличия.

Блоки Silver Power SP-S850 и Tagan SuperRock TG880-U33 II мы не зря объединили вместе. Качественно выполненные модели лишены модульной конструкции, но отличаются стабильными показателями. Последняя модель даже имеет более высокую мощность, чем все остальные из данного тестирования.

Ну а Silver Power SP-S850 отличается значительным количеством кабелей и разъемов, что позволяет на его основе построить мощную графическую станцию. Пожалуй, эта модель справедливо заслуживает награды FERRA APPROVED.
FERRA APPROVED



Источник: Ferra от 17.12.2008

Множество статей на других языках, можно найти на сайте компании Antec в разделе Обзоры.
